パッシブセンサー　屋内用

オートリセットメモリー機能を搭載したスタンダードなパッシブセンサーです。

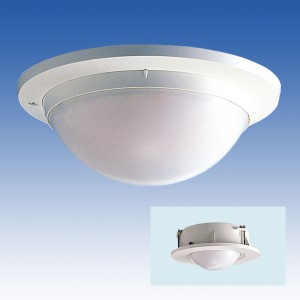

Pic_PA-6712



 品名 パッシブセンサー
 検出方式  パッシブインフラレッド方式
 警戒エリア  立体警戒　最長部１２ｍ　３２本（１６対）
 電源電圧  ＤＣ９～１８Ｖ（極性なし）
 消費電流  ａ接点モード：３５ｍＡ以下
ｂ接点モード：２５ｍＡ以下
 警報出力  接点方式：無電圧リレー接点（ａ接点／ｂ接点切替式）
接点動作：ワンショット（２秒）
接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ（抵抗負荷）
（接点保護抵抗３．３Ω内蔵）
 アラームメモリー機能  発報後３分間点滅、４７分間点灯するオートリセット動作
（モードセレクターでＯＮ／ＯＦＦ可能）
 アラーム表示灯  赤色ＬＥＤ
ウォームアップ時：点滅
警報時　　　　　：点灯
（モードセレクターでＯＮ／ＯＦＦ可能）
 メモリー表示灯  黄色ＬＥＤ
メモリー起動時：点滅
メモリー表示時：点灯
 機器異常警報機能  センサー内部の回路・配線の損傷発生を監視
（異常発生時：アラーム表示灯の点灯＋連続警報出力）
 カウント切替機能  １・２・３・４回切替式
 エリア角度調整範囲  上下角：３０° 左右角：±１２°（ベース取付穴にて）
 使用可能周囲温度  －１５℃～＋５５℃（結露無きこと）
 設置場所  屋内：天井面（別売アタッチメントにて壁付可能）
 配線接続  Ｍ３セルフアップ端子式
 質量  約１７０ｇ
 外観  本体：ＡＢＳ樹脂 　カバー：ＰＥ樹脂



特　徴

■切替式カウント機能

設置場所の状況に応じてモードセレクターで1回・2回・3回・4回の設定が任意に行えます。

■オートリセットメモリー機能

複数のセンサーが接続されている場合、警戒中にどのセンサーが発報したかをメモリー表示灯(黄色)の点滅・点灯により確認ができます。
●発報後3分間メモリー表示灯が点滅し、その後47分間連続点灯を続け、自動消灯します。
●モードセレクターにて機能停止可能

■容易な感度調整機能

モードセレクターの切替で感度設定を4段階に調整可能。設置場所に応じた最適な感度で警備が行えます。
●調整範囲:60%・80%・100%・120%

■機器異常警報機能

万一、センサー内部で回路や接続部分に破損や断線が発生した場合も、警報の連続出力とアラーム表示灯の連続点灯で異常をお知らせします。

■電波障害にも強い信頼設計

ラインより入ってくる電気ノイズや、空中を伝幡するノイズに対し、回路設計・機構設計により効果的な対策をとっています。

■警報出力切替機能

警報出力はモードセレクターでa接点又はb接点に切り替えられますのでシステム構成が楽に行えます。

■親切設計

●動作確認に便利な動作表示灯付。(警報時:赤色LED点灯)
※ウォームアップ時約1分間点滅
●別売の埋込用アタッチメント(BU-6700)との組み合わせで埋込型として使用可能。(埋込時の天井からの突出は35ミリです)
●壁面に取り付けられる壁付アタッチメント(BL-5000・BCW-401)もオプション設定。
